手把手教你ABB ACS510變頻器恒壓供水參數設置、調試與故障解決

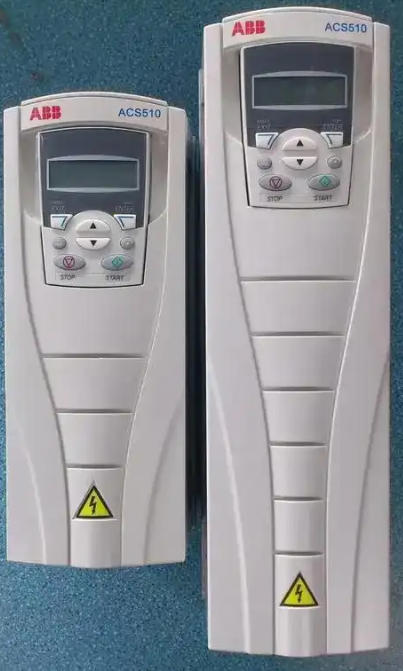

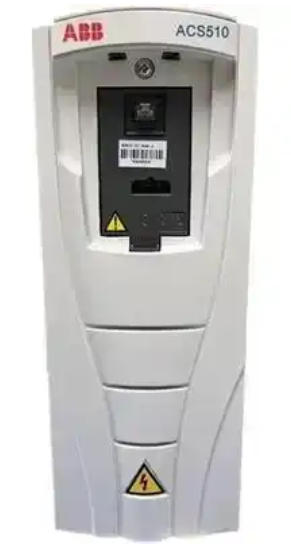

引言：ABB ACS510變頻器以其高可靠性、智能化功能及節能特性，廣泛應用于恒壓供水系統。本文結合實際調試經驗與官方技術文檔，詳細闡述其參數設置、調試流程及常見故障解決方案，幫助用戶實現高效穩定的供水控制。

一、基本參數設置

1. 控制模式與宏配置

參數9902（應用宏）：設置為6（PID宏），啟用恒壓供水閉環控制模式。

參數10.02（啟動/停止控制）：設為1（DI1端子控制），通過外部信號啟停變頻器。

參數16.01（啟動允許信號）：設為0（無需外部允許信號），簡化啟動邏輯。

2. 頻率與電壓范圍

參數2007（最小頻率）：設為0Hz，防止水泵低頻運行導致過熱。

參數2008（最大頻率）：設為50Hz，匹配水泵額定轉速。

參數9905（額定電壓）：根據電機銘牌設置（通常380V）。

3. 模擬信號配置

電壓型傳感器：接端子4（+10V）、5（AI1）、6（AGND），跳線J1的AI2撥至左側。

電流型傳感器：接端子5（AI1）、6（AGND），跳線J1的AI2撥至右側。

參數40.16（反饋信號源）：設為AI1，對應壓力傳感器輸入。

二、PID參數設置與調試

1. PID參數配置

比例系數（P）（參數40.01）：初始值建議10%~30%，過大易導致振蕩。 - **積分時間（I）**（參數40.02）：初始值5~20秒，用于消除靜差。 - **微分時間（D）**（參數40.03）：通常設為0（恒壓供水中較少使用）。

2. 壓力設定與校準

參數40.11（目標壓力值）：按實際需求設置（如0.4MPa對應壓力表滿量程的50%）。

實時反饋校準：通過參數01.30觀察實際壓力反饋值，動態調整40.11至目標壓力匹配。

3. 休眠功能配置

參數4022（休眠模式）：設為7（內部觸發），啟用節能模式。

參數4023（休眠頻率）：設為20Hz以下（如15Hz），當運行頻率低于此值時變頻器進入休眠。

三、一拖多泵系統配置

1. 硬件接線

主泵與輔泵控制：

- 主泵接繼電器RO1，輔泵接RO2、RO3，通過DI6端子聯鎖控制。

- 壓力傳感器信號統一接入AI1端子，確保反饋一致性。

2. 參數設置

參數99.02：設為15（SPFC控制宏），支持多泵聯動。

參數81.17（輔機數量）：設為2（若系統為三泵配置）。

參數81.27（電機數量）：設為3，匹配實際泵組。

四、常見故障現象與解決方案

1. 故障代碼5011（控制源沖突）

現象：變頻器顯示5011，無法啟動。

原因：多個控制源（如面板與DCS）同時發送啟動信號。

解決：切換至手動模式（LOC），按STOP鍵復位后重新啟動。

2. 輸出頻率為0但電流過高

現象：頻率顯示0Hz，電流達38A（遠超額定值）。

原因：逆變模塊損壞導致缺相或三相不平衡。

解決：立即停機，檢查變頻器逆變回路并送修。

3. 壓力波動或無法達標

原因：

- 傳感器安裝位置不當（如靠近水泵出口）。

- 管路漏氣或泵揚程不足。

解決：

- 傳感器移至直管段，遠離水流擾動。

- 檢查泵銘牌揚程，排氣并確保供水充足。

4. 休眠狀態提示2018

現象：面板顯示2018，水泵停止運行。

原因：用水量低于閾值，觸發休眠模式。

解決：無需處理，此為正常節能狀態；若需禁用，調整參數4023（休眠頻率）至更低值。

5. 模擬信號控制失效

現象：PLC發送信號但頻率無響應。

原因：EM232模塊信號線接反（如I0接AGND）。

解決：校正接線（I0→AI1，M0→AGND）。

五、調試流程與注意事項

1. 調試步驟

硬件檢查：確認電源、傳感器、繼電器接線正確，接地可靠。

空載測試：手動模式啟動，觀察電機空載運行狀態。

閉環調試：啟用PID宏，逐步調整P、I參數至壓力穩定。

多泵聯調：測試輔泵切換邏輯，確保壓力平滑過渡。

2. 注意事項

安全防護：調試前斷開主電源，避免帶電操作。

散熱管理：定期清理變頻器散熱片，防止灰塵堆積導致過熱。

參數備份：調試完成后保存參數至變頻器存儲單元，便于故障恢復。

六、結論

ABB ACS510變頻器在恒壓供水系統中的高效運行依賴于精確的參數配置與科學的調試流程。通過合理設置PID參數、優化多泵聯動邏輯，并結合故障排查經驗，可顯著提升系統穩定性與能效。建議用戶參考ABB官方手冊（如ACS510技術指南）并結合實際工況靈活調整，以實現最佳控制效果。
