ABB變頻器ACS510的使用指南：從接線到控制的全面解析

     接下來，我將以ABB變頻器ACS510為例，詳細介紹如何通過其面板輕松實現對三相異步電動機的控制。

一、ABB變頻器的接線方法

     在連接ABB變頻器時，我們首先需要了解其基本的接線原理。通常，ABB變頻器的接線包括電源線、輸出線以及控制線的連接。電源線負責提供電力，輸出線則將變頻器的電能傳輸給電動機，而控制線則用于接收和發送控制信號。正確的接線是確保ABB變頻器正常運行的關鍵。

     在接線過程中，我們還需要注意一些細節。首先，要確保電源線的電壓與變頻器的額定電壓相匹配，以防止過壓或欠壓的情況發生。其次，輸出線的連接應牢固可靠，以確保電能能夠順暢地傳輸給電動機。此外，控制線的連接也需要仔細，以確保能夠準確地接收和發送控制信號。

     總的來說，正確的接線方法是ABB變頻器能夠正常工作的基礎。在接線時，我們需要仔細閱讀相關的技術文檔，并遵循正確的操作步驟和安全規范。

     如上圖所示，ABB變頻器ACS510的外形與接線部分清晰可見。左側部分涵蓋了模擬量輸入、數字量輸入、繼電器輸入，以及電源指示和通訊接口等功能。這些主要服務于控制電路的多功能端子輸入與輸出。而右側則是變頻器的主電路部分，包括U1、V1、W1進線電源端子，用于連接制動電阻的BRK+、BRK—端子，以及斬波器與制動單元的端子UDC+、UDC—（此處還可測量直流母線電壓）。此外，U2、V2、W2端子則負責輸出到電機端子的接線。特別需要注意的是，在連接ABB變頻器時，輸入與輸出部分絕對不能接反，否則可能會損壞變頻器的IGBT模塊。

二、控制與顯示概覽

     每臺變頻器都配備有一個操作鍵盤，通常被稱為BOP面板。這個面板的主要功能包括參數設置、實時監控運行數據，以及進行變頻器參數的備份與遠程下載。在操作任何變頻器之前，深入理解所使用變頻器型號的面板功能至關重要。接下來，我們將以ABB變頻器ACS510的面板為例，進行詳細介紹。

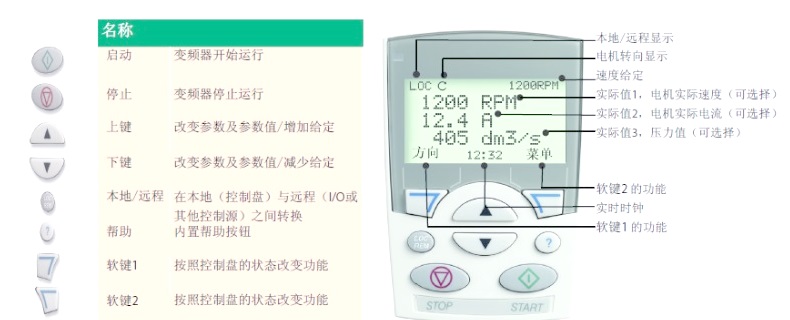

     ABB變頻器有兩種面板，其中一種是中文面板，如上圖所示，而另一種則是英文面板，其顯示部分僅有一行。在購買時，務必留意選擇中文面板。通過菜單鍵（軟鍵2），可以進入1級菜單進行功能參數的設置。鍵盤上的LOC/REM鍵用于遠程和本地的切換。若需進行面板控制，請遵循以下步驟：

第一步：在本地控制模式下，按下LOC/REM鍵，確保顯示屏上顯示LOC（本地），表示變頻器受鍵盤控制。若顯示REM（遠程），則表示變頻器受多功能端子或通訊方式控制。

第二步：在本地控制模式下，按下START鍵，使變頻器進入運行狀態。

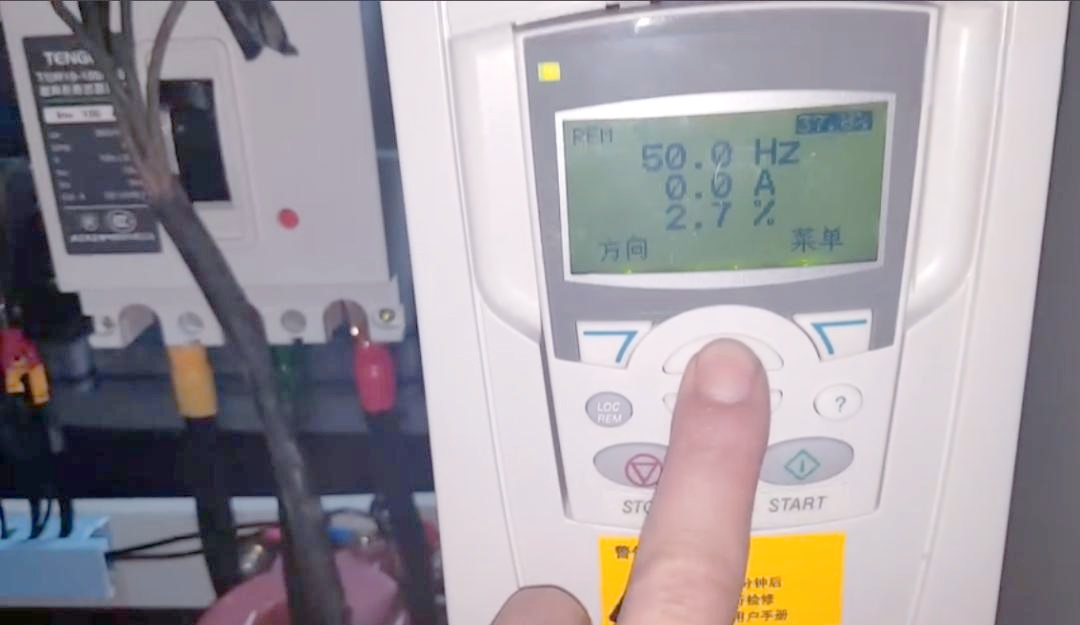

第三步：運行中，通過按下（上鍵/下鍵）可增減變頻器的運行頻率，從而實現速度的調節。按下STOP鍵，變頻器將停止運行。

第四步：實際使用時，需將電機銘牌上的參數，如頻率、電流、電壓、轉速等，設置到變頻器中，以確保對電機的功能保護。但若變頻器的功率與電機功率相匹配，則無需另行設置。
