維修一臺西林EH640變頻器，上電報P.LU，充電繼電器沒有吸合聲。查看其說明手冊，只有E.LU這個報警代碼，解釋為低電壓報警。測量母線電壓，為514v，查看fv8監控母線電壓，只有366v，很顯然這是母線電壓檢測環節出現故障。

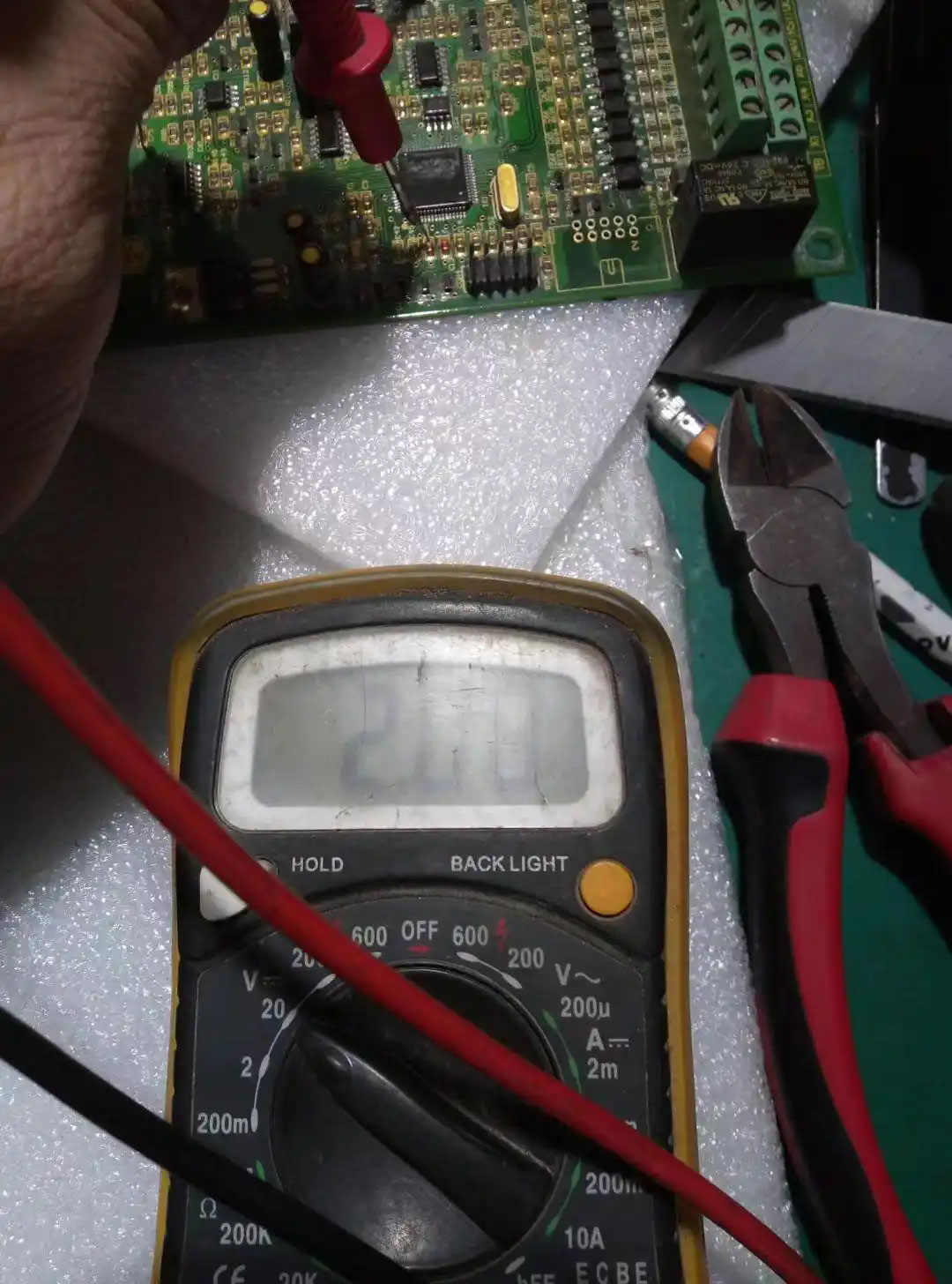

    變頻器母線電壓檢測，有的是串聯幾個大電阻直接從母線采樣，有的是從開關電源二次側間接采樣。端著板子查看一番，發現有幾個電阻從母線分壓，到A7840光耦上，從a7840光耦輸出但tl072c運算放大器，再經過底部一個電位器。此電位器廠家用固體膠封住的，意思就是不讓使用者隨便亂調。從電位器輸出后，又到了一個tl072c，這里的tl072c不在起放大作用，而是個電壓跟隨器，經過再次隔離輸出后，來到CPU某引腳，推測這個可能就是母線電壓檢測的最終電壓。搭上萬用表，測量其電壓只有1.75v左右，斷電后其電壓值隨著母線電壓下降，而呈現出線性下降，可以確定這個就是母線電壓最終檢測點，而那電位器應該就是起廠家校準母線電壓與實際電壓數值的作用。

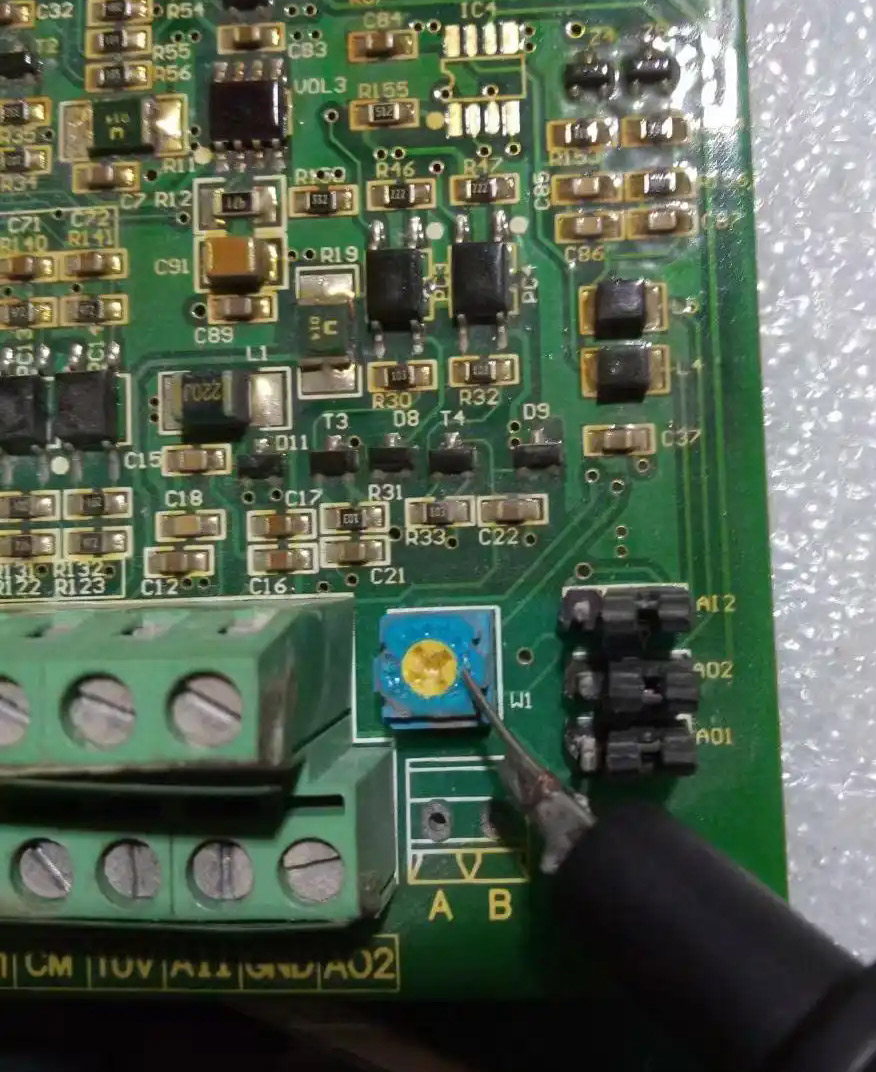

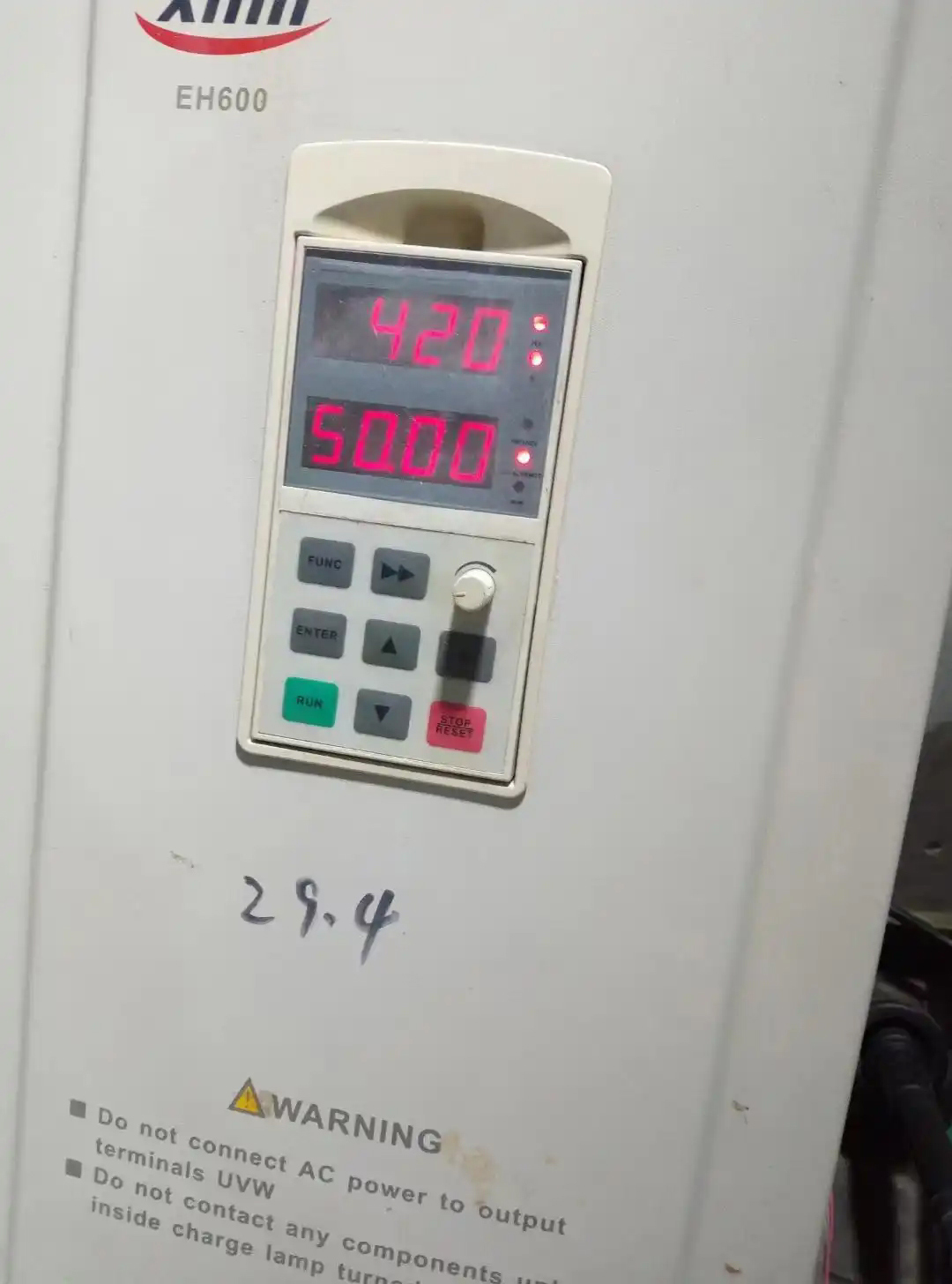

    此電位器是0到10k數值，于是調節發現其阻值變小后，母線檢測電壓果然上升了。但阻值調到0歐后，其母線電壓檢測最終只有420v，與實際電壓相差甚遠。

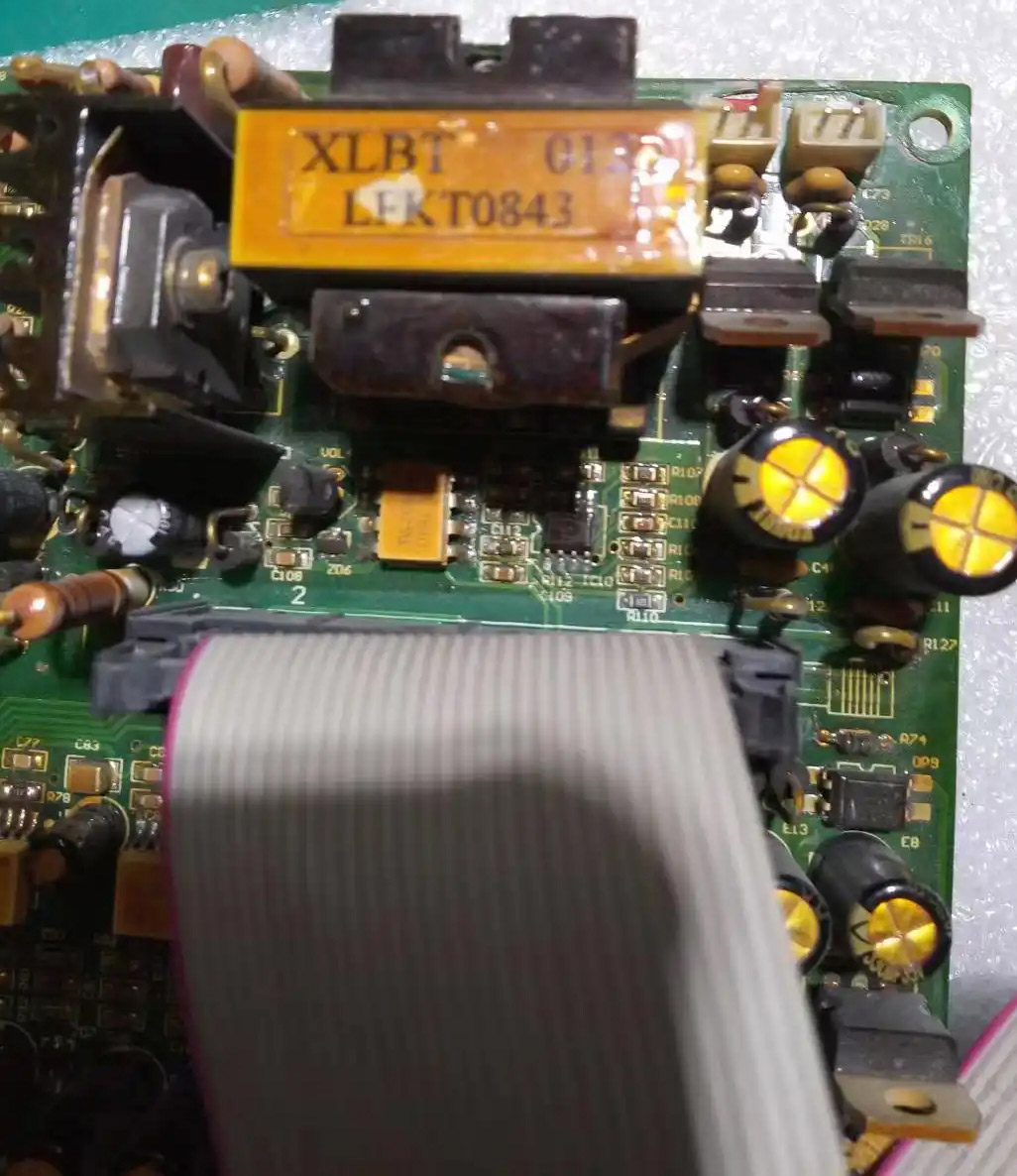

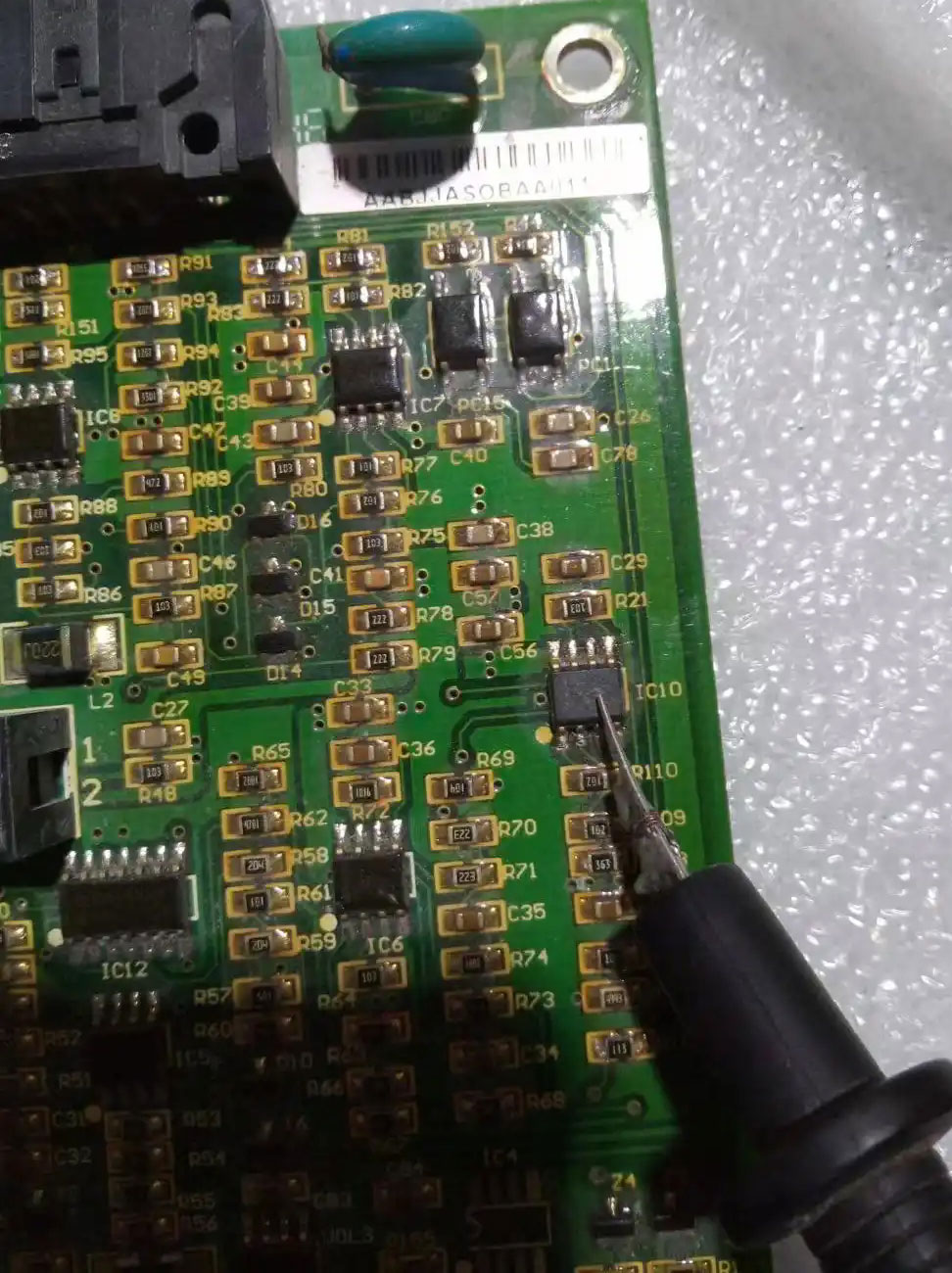

    電位器的阻值都調到0歐了，電壓還是沒有校準，可見還是前級采樣電路故障。于是測量直流母線分壓電阻，數值都在正常范圍內，其分壓后電壓實測光耦2與3腳0.13v，經A7840光耦隔離放大后，實測光耦的5與6腳電壓0.7v，tl072運算放大后，電壓2.4v，很顯然數值不對。

    2.4的電壓，就算不經過電位器，后期分壓也只有2v多，達不到母線電壓模擬后的2.5v多標準。

    查看資料，A7840線性光耦是差分輸出，放大倍數8倍，輸入0.13v放大8倍后，應該是1.4v多，不應該是0.7v，推測可能是A7840存在失效現象，短接2與3腳后，其后級放大電路電壓竟然成了-0.4v，更加確定是a7840失效了！元件更換后，故障排除，變頻器得以修復。
